Jak navrhnout optimální pant

Christie Jones, viceprezidentka pro marketing

Existují dva základní typy pantů:

  1. Pant s volným uložením nemá při pohybu téměř žádné tření. Součásti pantu se díky tomu otáčejí zcela volně a bez odporu.
  2. Třecí pant vyžaduje přesah, aby se zabránilo volnému otáčení komponentů vůči sobě. V závislosti na záměru návrhu se odpor může pohybovat od mírného odporu až po hodnotu dostatečnou k udržení pevné polohy součástí kdekoli v celém rozsahu jejich otáčení.

Přestože je k dispozici mnoho typů kolíků, svinuté pružné kolíky jsou obzvláště vhodné pro použití v pantech se třením i volným uložením. Pro dosažení optimálních dlouhodobých vlastností pantů by konstruktéři měli dodržovat několik jednoduchých konstrukčních pokynů. Bez ohledu na to, jaký typ kolíku se použije, měla by být mezera mezi součástmi pantu minimalizována, aby se snížila vůle a zabránilo se ohýbání kolíku (obrázek 1).

Volně uložený pant

Pokud je požadován volně uložený pant, předinstalovaný průměr svinutého pružného kolíku má zanedbatelný význam, protože průměr kolíku je určen zajišťovacím nebo nejmenším rozměrem otvoru (otvorů). Jelikož jsou spirálové kolíky funkčními pružinami, je nutné počítat s jejich pružným zotavením i samodržností v částech s volným uložením. Míra zotavení a udrženosti závisí na průměru retenčního (těsného) otvoru a na délce volného rozpětí kolíku. Toto volné rozpětí lze definovat jako vzdálenost, kterou kolík prochází volně uloženou součástí. S rostoucím volným rozpětím se zvětšuje také průměr kolíku, protože získává část svého předinstalovaného průměru (obrázky 2a a 2b).

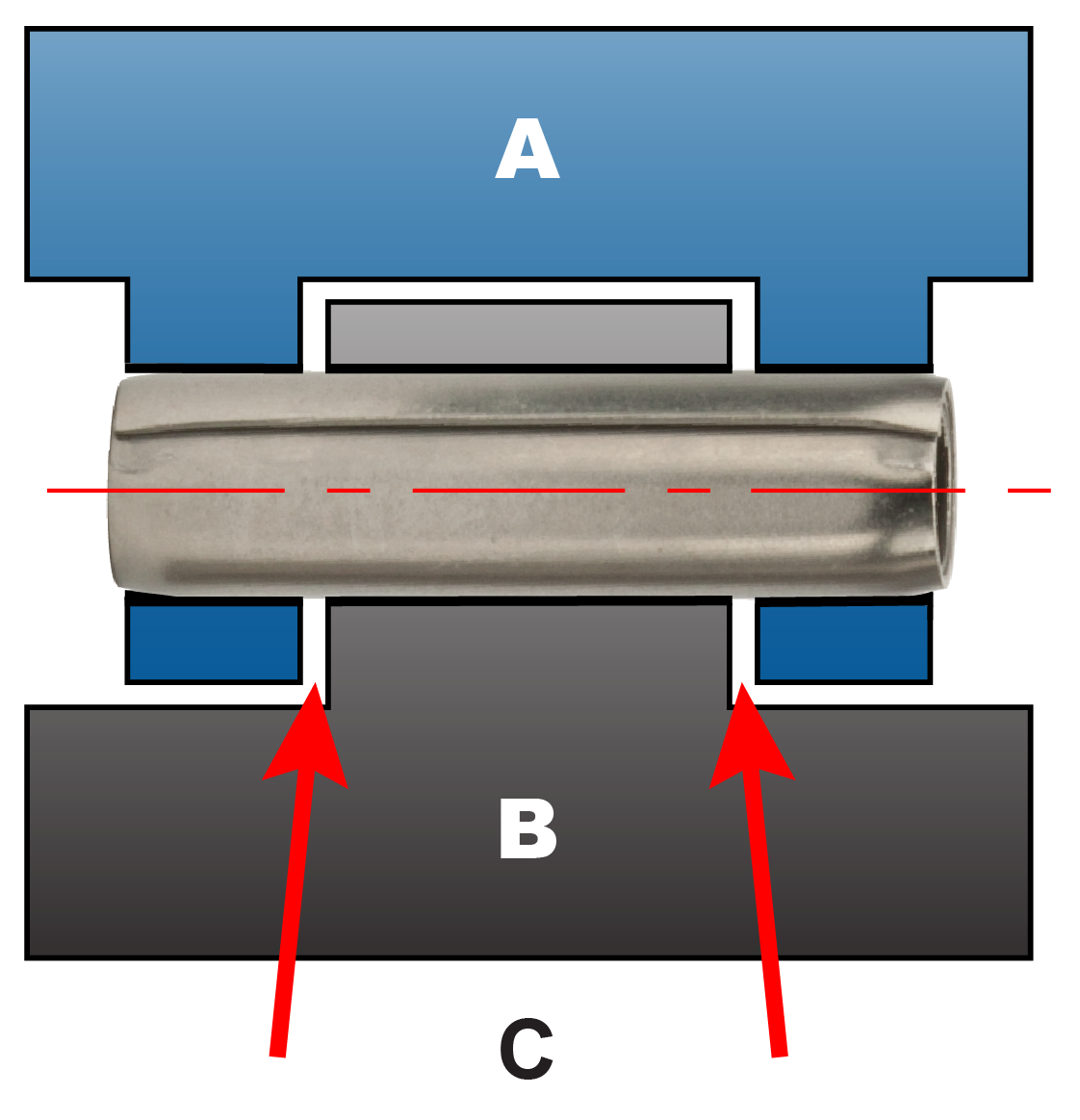

Obrázek 1

Obrázek 1

A: Západka
B: Rukojeť
C: Minimalizace mezery

Pro lepší rozložení zatížení a užší toleranci závěsů se doporučuje, aby těsné uložení svinutého pružného kolíku probíhalo ve vnějších částech závěsu (obrázek 2a). Minimální tloušťka vnějších částí by měla být 1 až 1½ násobek průměru kolíku. Pokud je tloušťka vnějších částí menší než průměr kolíku, potom by mělo být těsné uložení ve vnitřním otvoru.

Chcete-li navrhnout pant s volným uložením, nejprve stanovte maximální velikost otvoru v upevňovací součásti (těsné uložení). Vložte svinutý pružný kolík do upevňovací součásti a změřte volný průměr kolíku ve středu rozpětí. Přidejte faktor, který zajistí určitou vůli pro otáčení součásti, obvykle 0,02 mm (0,001”), aby se mohl stanovit minimální průměr volného otvoru. Poté připočtěte požadovanou výrobní toleranci pro určení maximálního průměru volného otvoru.

Pokud je těsné uložení na vnitřním prvku sestavy, po instalaci kolíku bude jeden jeho konec dimenzovaný a druhý nedimenzovaný (obrázek 2b). Konec kolíku, který nebyl zasunut do otvoru, je větší než konec, který byl otvorem upraven. Proto změřte průměr nedimenzovaného (neupraveného) konce, abyste určili minimální průměr volného otvoru ve vnějších prvcích.

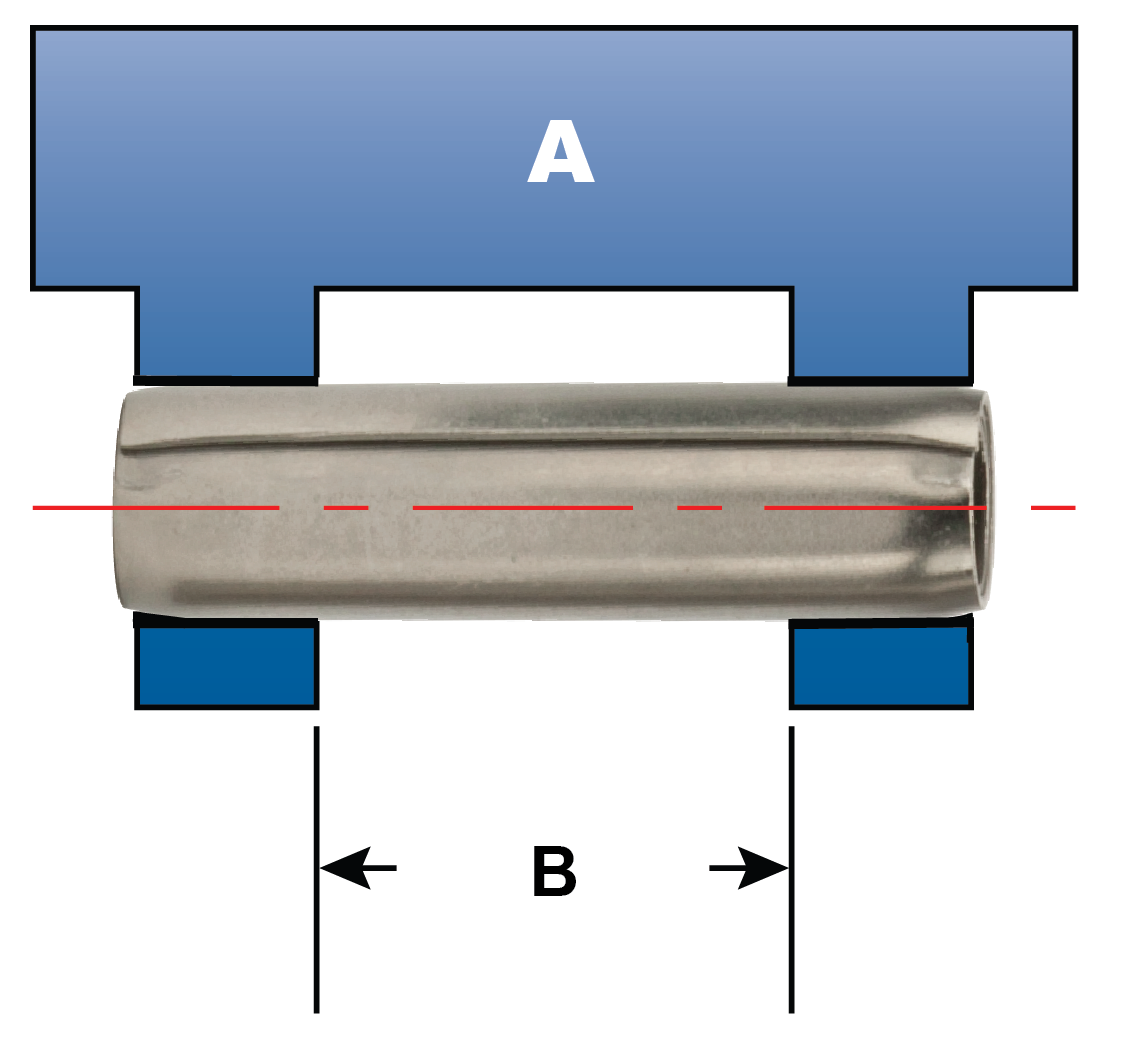

Obrázek 2a

Obrázek 2a

A: Západka
B: Rukojeť

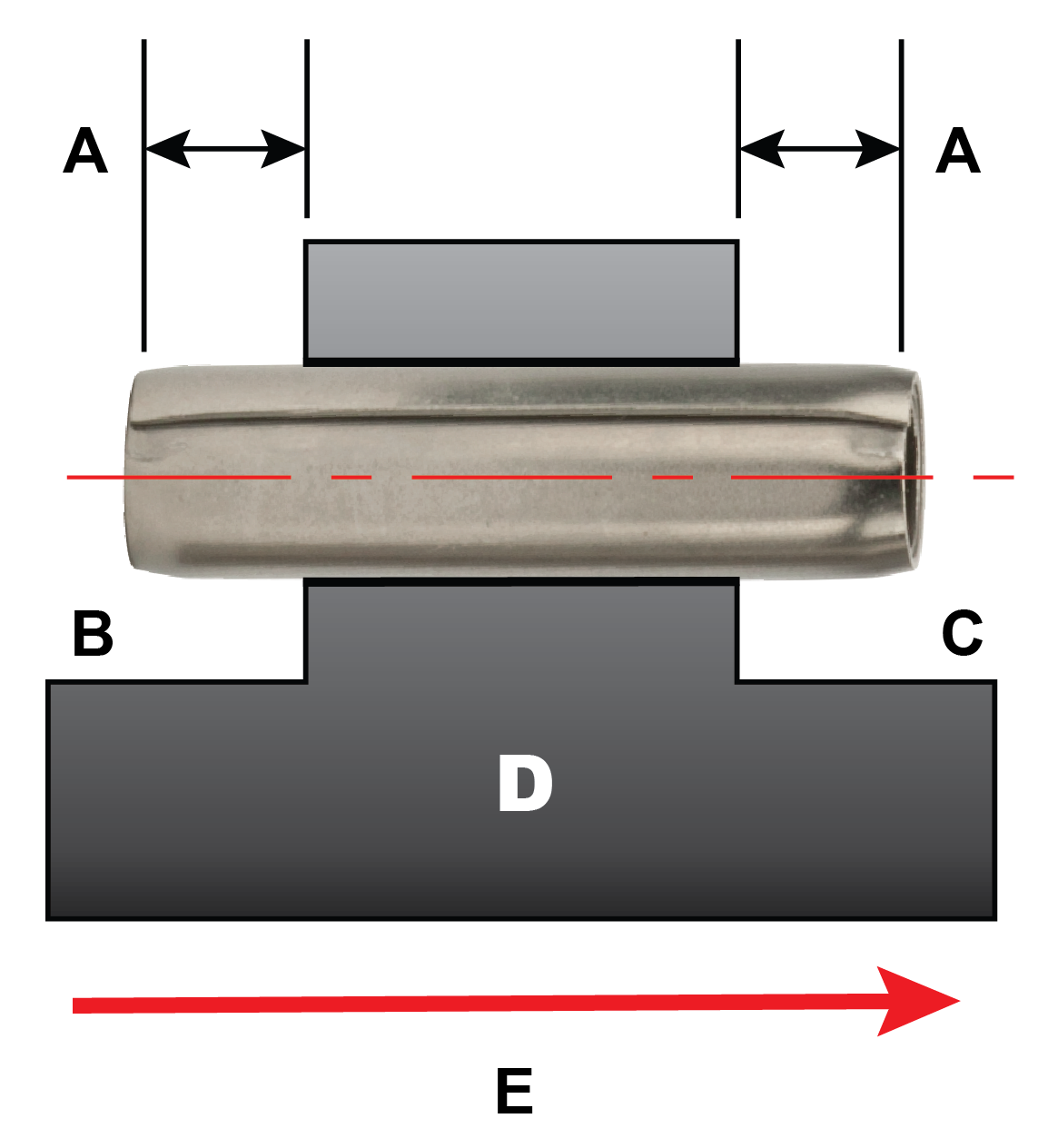

Obrázek 2b

Obrázek 2b

A: Délka rozpětí
B: Neupravený konec
C: Upravený (dimenzovaný) konec

D: Rukojeť
E: Kolík zasunutý v tomto směru

Pant s třecím uložením

U pantu s třecím uložením by všechny otvory měly mít stejnou velikost v rámci přiřazených tolerancí. Pokud výrobce není schopen zachovat stejnou velikost otvoru v každé součásti, měla by být tolerance rozdělena mezi jednotlivé součásti. Nejběžnější je přiřadit menší polovinu tolerance vnějším otvorům a větší polovinu vnitřnímu otvoru.

Svinutý pružný kolík zjednodušuje konstrukci, protože není nutné zahrnovat nesouosost mezi otvory k dosažení tření, jako je tomu v případě tuhých válcových kolíků. Svinuté pružné kolíky nejlépe plní funkci, když jsou instalovány do rovných, správně zarovnaných otvorů. Pružinové vlastnosti svinutého pružného kolíku lze využít k dosažení výjimečných vlastností a zachování požadovaného uložení a funkce po celou dobu životnosti produktu.

Ačkoli tento článek nabízí obecné pokyny pro návrh, doporučuje se návrh konzultovat s aplikačními inženýry specializujícími se na upevňování a spojování, aby bylo zajištěno použití optimálního návrhu závěsu pro každou aplikaci.
