Výhody svinutých pružných kolíků z pochromované nerezové oceli 420

Michael Pasko, aplikační inženýr

Stáhnout technický článek

Společnost SPIROL vynalezla svinutý pružný kolík v roce 1948. Svinuté kolíky se používají v mnoha průmyslových odvětvích včetně: automobilového průmyslu, zdravotnictví, těžké techniky, armády, letectví a spotřebního zboží. V aplikacích vyžadujících kombinaci vysoké pevnosti, vynikající únavové životnosti a odolnosti proti korozi nabízí martenzitická chromová nerezová ocel 420 řadu technických výhod a poskytuje celkově robustní a cenově efektivní řešení.



Pevnost

Svinuté pružné kolíky SPIROL z nerezi 420 jsou kalené na hodnoty, které se blíží jejich ekvivalentům z vysokouhlíkové oceli a mají stejnou minimální jmenovitou pevnost ve střihu. Tento proces zajišťuje požadované vlastnosti pružnosti a odolnosti proti únavě. Svinuté kolíky z chromové nerezové oceli také nabízejí dobrou ochranu proti korozi v běžných atmosférických a okolních podmínkách bez rizika rychlého mechanického zpevnění spojeného s austenitickou nerezovou ocelí 302/304. Ve většině případů mohou být svinuté kolíky z nerezové oceli 420 použity jako náhrada kolíků z vysokouhlíkové oceli za předpokladu, že byl zvážen rozdíl galvanického potenciálu kolíku a hostitelskému materiálu.

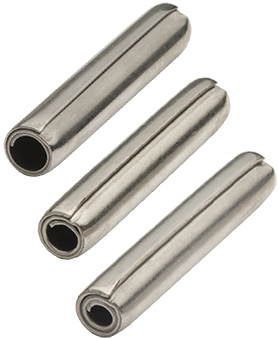

Svinuté pružné kolíky nabízíme v provedení pro lehké, standardní a vysoké zatížení tak, aby odpovídaly specifickým požadavkům všech aplikací

Svinuté pružné kolíky nabízíme v provedení pro lehké, standardní a vysoké zatížení tak, aby odpovídaly specifickým požadavkům všech aplikací

Odolnost proti korozi

Potřebujete-li pružné kolíky odolné proti korozi, máte na výběr ze (2) standardních možností:

  • Uhlíková ocel s obětním ochranným pokovením nebo bariérovým povlakem
  • Nerezové oceli, které jsou přirozeně odolné vůči korozi

Pokovení a povlaky nabízejí vynikající výkon, časem se však spotřebovávají, zatímco nerezová ocel poskytuje celoživotní ochranu díky volnému kyslíku v okolním prostředí (volný kyslík umožňuje obnovení ochranné vrstvy oxidu chromu ve spojovacím prvku v případě jejího narušení).  Jakmile jsou pokovení nebo povlak pokovených či povlakovaných dílů spotřebovány, uhlíková ocel zůstane nechráněná a rychle koroduje.

Martenzitická chromová nerezová ocel 420 poskytuje dobrou odolnost proti korozi nejen v následujících prostředích:

  • Normální atmosférické prostředí a vlhkost
  • Pára
  • Sladká voda
  • Alkohol
  • Amoniak
  • Lehce zásadité prostředí
  • Slabé kyseliny (např. kyselina uhličitá)
  • Ropné produkty, jako je benzín, olej, ropa atd.
  • Jemné čisticí prostředky a sterilizační roztoky

Zatímco svinuté kolíky z austenitické nerezové oceli 302/304 poskytují vynikající ochranu proti korozi, tento materiál není vhodným řešením v případech, kdy má být kolík vystaven dynamickému zatížení nebo tam, kde pevnost a odolnost proti únavě musí být stejná nebo vyšší než u vysokouhlíkové oceli.  Alternativou je martenzitická chromová nerezová ocel 420, která nabízí výjimečnou kombinaci pevnosti a odolnosti proti únavě – navíc ke své vlastní odolnosti proti korozi.



Tento graf znázorňuje odolnost povlakované oceli v čase ve srovnání s nerezovou ocelí

Tento graf znázorňuje odolnost povlakované oceli v čase ve srovnání s nerezovou ocelí

Únavová životnost

Chromová nerezová ocel 420 nabízí zvýšenou únavovou životnost – což je důležité vzhledem k tomu, že svinuté pružné kolíky v mnoha aplikacích často slouží jako dynamické prvky. Jedinečnou vlastností svinutých pružných kolíků je skutečnost, že jejich flexibilita po instalaci chrání otvory v hostitelském materiálu a celé konstrukční sestavy tlumením vibrací a rázového zatížení. Pro účely srovnání byly svinuté kolíky určené pro stejné zatížení vyrobené z materiálu stejných rozměrů (např. tloušťky materiálu) testovány ve třech standardních materiálových provedeních:

MBK – standardní zatížení, vysokouhlíková ocel, hladká povrchová úprava

MCK – standardní zatížení, chromová nerezová ocel 420, hladká povrchová úprava

MDK – standardní zatížení, austenitická nerezová ocel řady 300, hladká povrchová úprava



Údaje pouze pro účely srovnání – podmínky v tomto testu nevyvozují výkonnost v žádné aplikaci, protože různé zatížení, hostitelské materiály, velikost otvoru a kvalita/odsazení smykové roviny mohou ovlivnit konečný výsledek

Údaje pouze pro účely srovnání – podmínky v tomto testu nevyvozují výkonnost v žádné aplikaci, protože různé zatížení, hostitelské materiály, velikost otvoru a kvalita/odsazení smykové roviny mohou ovlivnit konečný výsledek



Výsledné trendové linie ukazují převahu chromové nerezové oceli 420 z hlediska únavy při testování při rostoucích procentech minimální pevnosti ve dvojitém smyku.

Shrnutí

Svinuté pružné kolíky vyrobené z chromové nerezové oceli 420 jsou vynikající volbou tam, kde je rozhodující vysoká pevnost, střední ochrana proti korozi a vynikající únavová životnost.  Další neopominutelné výhody jsou následující:

  • Vynikající poměr ceny a přínosu v náročných aplikacích
  • Vysoká odolnost proti opotřebení
  • Dobrá pevnost v tahu a mez tečení při mírně zvýšených teplotách
  • Odolnost vůči oxidaci a korozi
  • Zvýšená čistota komponentů ve srovnání s ocelí s vysokým obsahem uhlíku
  • Technologie riziko smíšení materiálů a úlomků ve srovnání s pokovenými a povlakovanými výrobky z uhlíkové oceli
